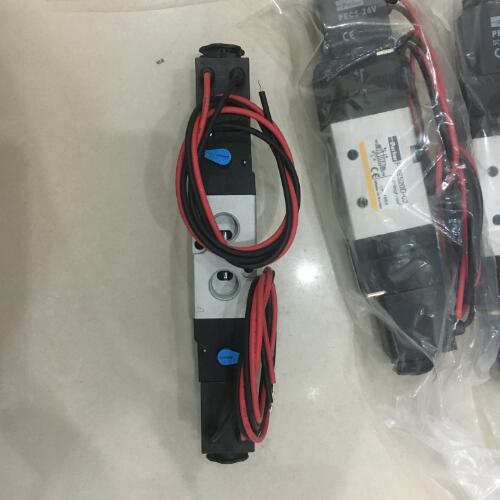

先導式電磁閥Parker簡圖分析PHS541D-15

先導式電磁閥，通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周圍形成上低下高的壓差，在壓力差的作用下，流體壓力推動主閥芯向上移動將主閥口打開。

通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

在真空、負壓、零壓時能正常工作，但通徑一般不過25mm。

它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。

斷電時，在彈簧力和主閥芯重力的作用下，閥桿復位，先導孔關閉，主閥芯向下移動，主閥口關閉;電磁閥上腔壓力升高，流體壓力向主閥芯加壓，密封更好。

PHS系列，三端和五端導流閥，提供緊湊尺寸內的大流量。PHS系列有許多變體可供選擇，包括手動控和三種類型的電氣接口。
